路由器和交换机

Question

老师您好！

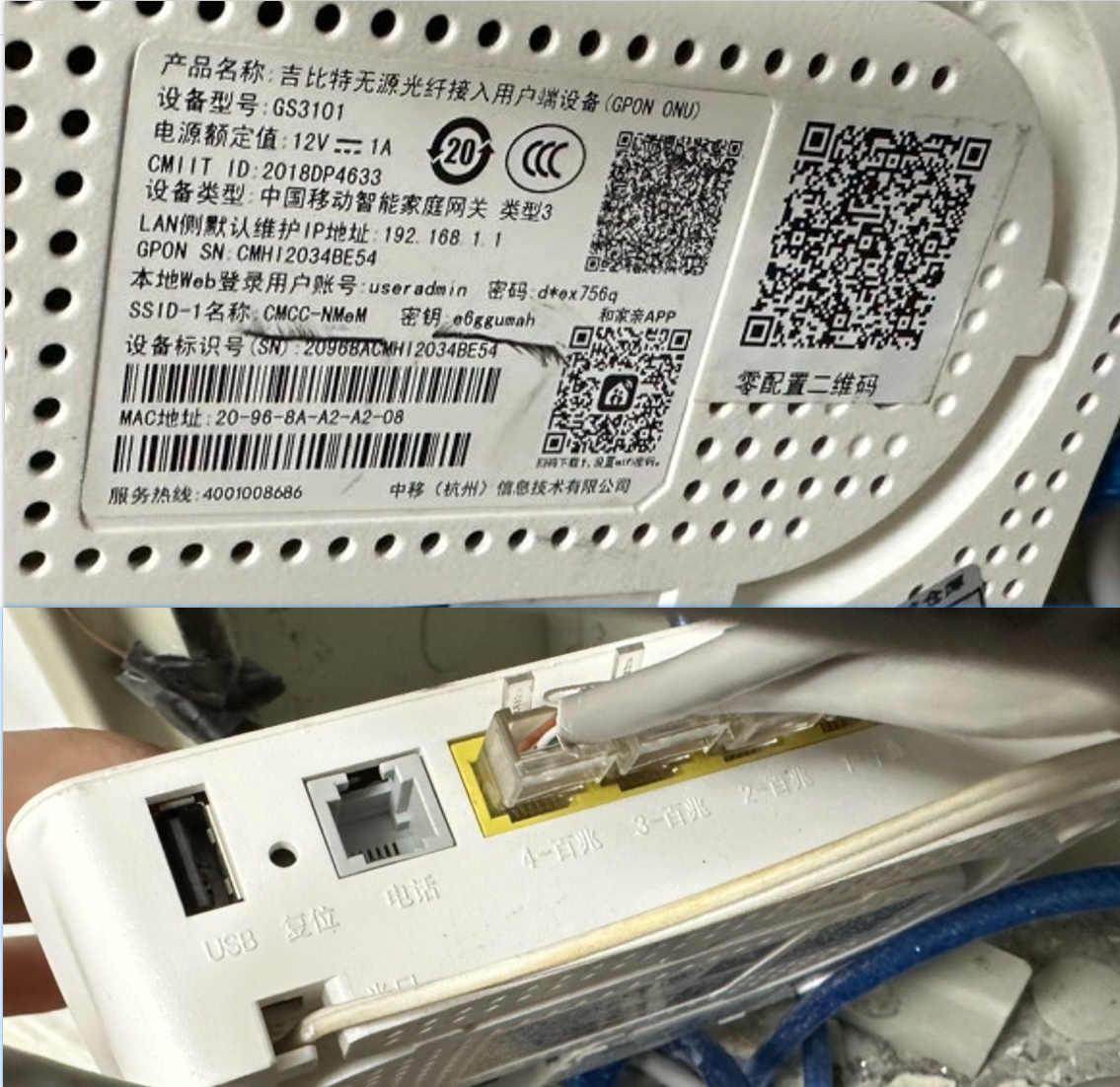

我家里的光猫是这样的：它有一个光口和4个网口

这四个网口的网线分别通往书房和客厅以及2个卧室。现在书房和客厅的网线直接插到电脑上，他们的IP分别为192.168.1.4/255和192.168.1.6/255

我现在想在packet_tracer中模拟这个拓扑图，遇到了点问题。

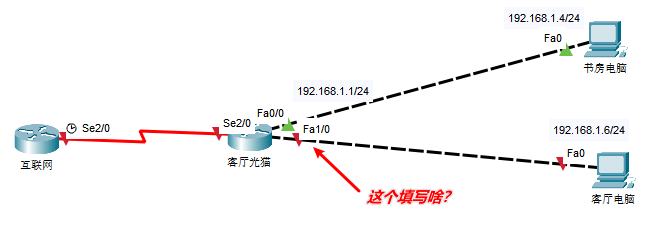

1. 这个光猫是路由器而不是交换机吗？之前课程中的路由器的各个口都是连接交换机，然后区分不同网络的，然后我这个应该是同一个网络。所以拓扑图有问题：

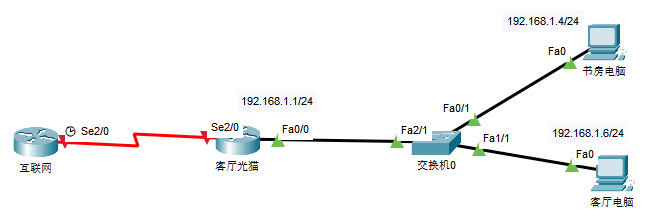

然后我想着如果加上个交换机的话，就合理了，但是明明没有交换机设备。拓扑如下：

请老师指点一下真正的拓扑图应该是怎样的？

2. 家庭用的水星路由器，腾达路由器这种，它们都有1个Wan口和多个Lan口，感觉也是路由器和交换机的糅合在一起了，是吗？

3. 补充编辑（补充于2024-05-12晚上）：·····································································

今天在家里宽带实验了好几种子网组合，都和packet_tracer实际情况一致，抓包测试也符合预期，挺好玩。
目前没有问题，这里就分享一下。

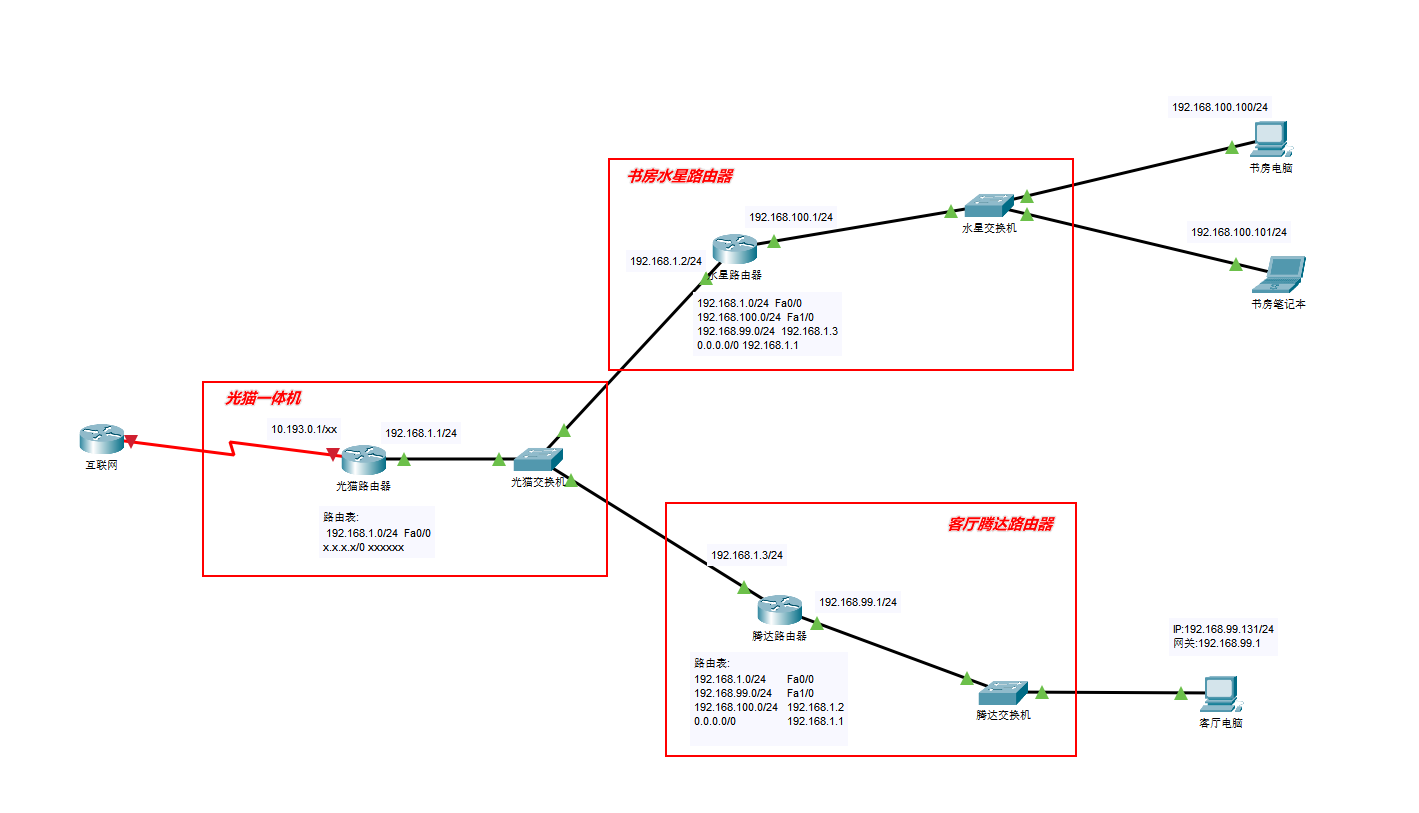

目前家里宽带的组合如下：（两个卧室的是连接电视机机顶盒，就没画了。）

​

另外：
用whatsmyip.net得到家里移动宽带的公网IP其实是：117.147.107.159
tracert 223.5.5.5（阿里云）得到的结果是：
1 <1 毫秒 <1 毫秒 <1 毫秒 192.168.100.1
2 <1 毫秒 <1 毫秒 <1 毫秒 192.168.1.1
3 2 ms 2 ms 4 ms 10.193.0.1
4 3 ms 2 ms * 112.17.218.245
5 * 3 ms * 117.148.181.21
6 3 ms 3 ms 3 ms 120.199.237.98
7 4 ms 4 ms 9 ms 42.120.247.73

说明了中国移动其实就申请了一个公网IP，然后划分了局域网（10是B类局域网），分给不同的小区，赚钱。

Answer 1

AlexWang 2024-05-12 12:29:19

现在的家用网络设备一般都不是单一功能，而是集成了多种功能。比如家用路由器不光有路由的功能，还有交换机的功能。而packet tracer中的设备大部分都是单一功能的。
一般光猫是用来将接收到的光信号转换成电信号或者将电信号转换成光信号的，一般还需要和路由器配合使用。当然有的光猫设备也集成了路由器或交换机的功能，所以你想在packet tracer中模拟，就看它到底用到了哪个功能就行。

• 提问者 慕妹3585395 #1

  感谢老师清楚的回答，确实是这样，设备是多功能集成的，packet_tracer是单一的。感谢老师解答。
  我也把实际的网络拓扑在问题中分享出来了，做个记录。

• AlexWang 回复 提问者 慕妹3585395 #2

  不客气的哦
